爱诚攸升压转换器芯片IU5052E应用

关于升压变换器

直流升压变换器也称为boost变换器或直流升压斩波器，是可以提升电压的DC-DC转换器，其输出（负载）电压会比输入（电源）电压要高。升压变换器是属于至少有二个半导体元件（一个二极管及一个晶体管）及至少一个储能元件（电感器）的开关电源。为了降低电压涟波，会在输入端及输出端加装用电容器制作（有时也会配合电感器）的滤波器。

IU5052E芯片概要

IU5052E是一款采用升压型开关稳压器，其主要包括一个参考电压源，一个振荡电路，一个误差放大器，一个相位补偿电路。

 IU5052E内置MOS的设计，只需极简的外围电路，可以最大限度的保证电源模块的可靠性以及避免电源模块设计的复杂化。

 IU5052E最高可提供15V恒定的电压输出。最大可保证14A的电感电流下负载稳定工作。低至3V的启动电压，3~14V的宽工作电压范围，可最大限度的适用于各种终端设备。

 IU5052E专门提供一个PWM输入管脚，可以平滑连续地调节输出电压的幅度，同时可以复用为使能管脚。

 IU5052E提供了ESOP8的封装类型,其额定的工作温度范围为-40℃至85℃。

IU5052E芯片特点

• 带PWM平滑连续调节输出电压，非常适合单节风扇的无极调速；
• 单节电池+IU5052E可以替代几素风扇的2节电池方案。
• 对应单节电池充电对于这样的暴力风扇，看电池容量从大到小可以推：IU5370 IU5306 IU5066。
•  宽电压范围3~14V，可使用单节、两节或三节锂电池(SQ55800)

IU5052E芯片特性

• 输入电压范围:3~14V
• 可调电压输出最高至15V
• 软启动功能
• 最高93%的效率
• 振荡频率: 340KHz
• 精准的反馈参考电压:1V(±2%) 内置15mΩ，15A，20V的MOSFET
• 关断电流: <35μA
• 过温保护
• 过压保护

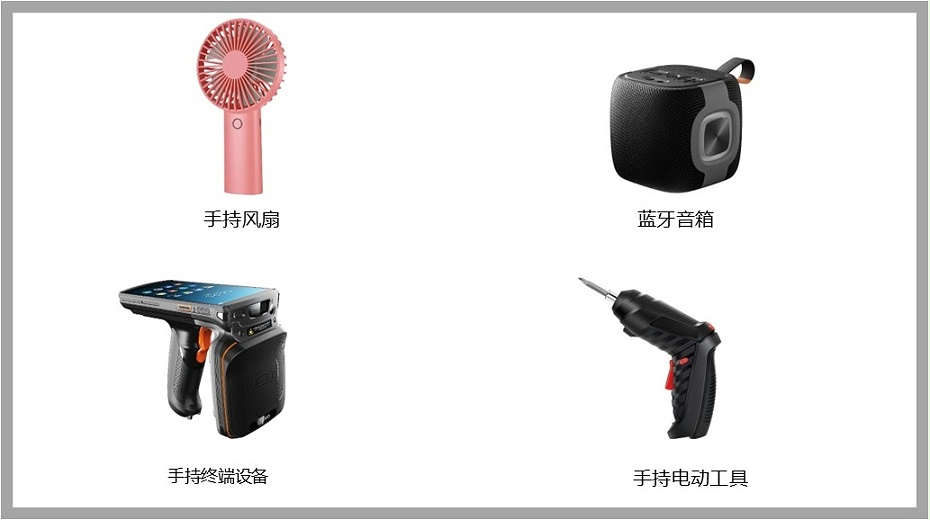

IU5052E芯片应用

• 风扇
• 音箱产品
• 手持设备
• 电动工具
